Schaltung zur Ansteuerung von Nebenuhren

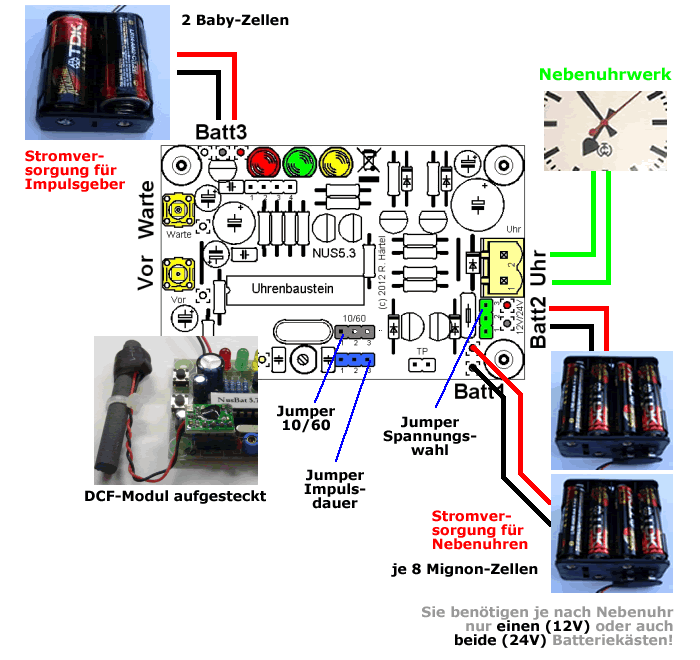

Anschlußskizze für Impulsgeber "NUS 5.x"!
Anschlußskizze NUS 5.x
-> Hinweis: Das neue kleinere DCF-Modul bei NUS5.3 wird direkt auf die Impulsgeberplatine gesteckt.
-> Es muss bündig aufgesteckt werden, so dass am Rand nichts übersteht!


Jumper: Impulsdauer
links 250 ms
rechts 350 ms
ohne Jumper 450 ms
Jumper: Impuls-Multiplikator (10/60)
links 10 Impulse pro Betätigung
rechts 60 Impulse pro Betätigung
ohne Jumper 1 Impuls, normaler Stellbetrieb
Jumper: Wahl der Impuls-Spannung
oben 24V bei 2*8 Mignonzellen
18V bei 2*9V-Block
(beide Anschlüsse verwenden)
unten 12V bei 8*Mignonzellen
9V bei 1*9V-Block
(nur unteren Anschluß verwenden)


Beispielhafter Einbau von Steuerung und Batteriekästen in die Nebenuhr:

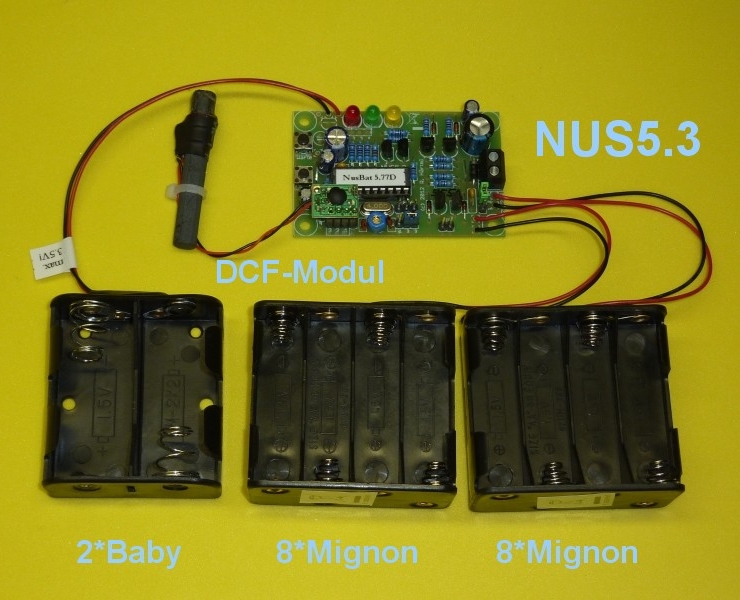

(Die Bilder zeigen noch das alte separate DCF-Modul mit ca. 20cm Anschlusskabel)
Einbau Steuerung und Batteriekästen
(Foto von Matthias Heininger)
