Steuerplatine "SuZe1" Mit der hier angebotenen Steuerplatine können Sie eine sogenannte "SuchzeigerNebenuhr" sinnvoll in Ihre vorhandene Uhrenlinie integrieren. Somit wird der sonst ungenutzte Suchzeiger wieder zu neuem Leben erweckt.

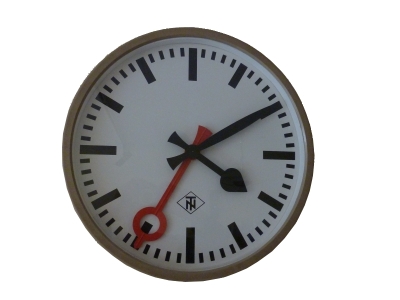

Was ist eine SuchzeigerNebenUhr? Bei diesen Uhren wurde ein zusätzlicher, sehr auffälliger großer roter Zeiger mit Ring einge- baut (auch "Kochlöffel" genannt). Dieser Zeiger konnte mit einem Steuergerät auf eine bestimmte Position gefahren werden. Danach wurde über ein Rufsignal die Belegschaft alarmiert. Die Person, welche der Position zuge- ordnet war sollte sich melden (daher Suchzeiger). Dieser Zeiger diente nicht der Zeitanzeige und sollte nicht mit einem Sekundenzeiger verwechselt werden.

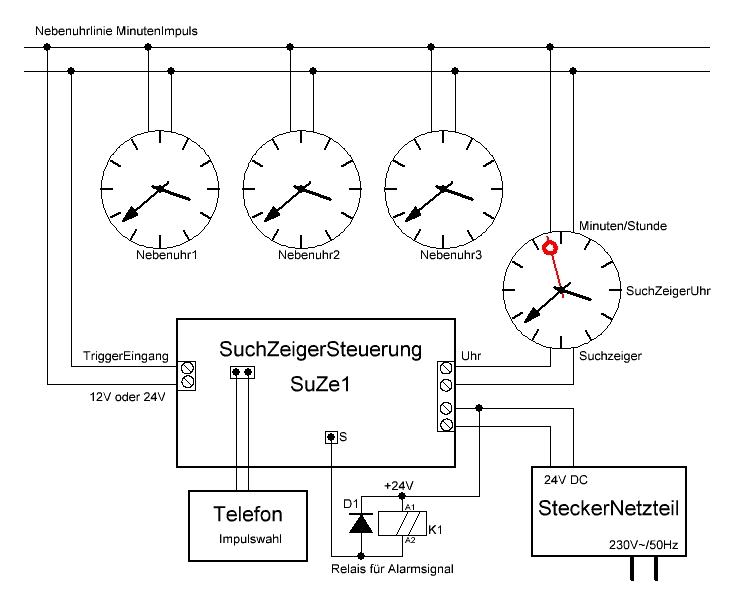

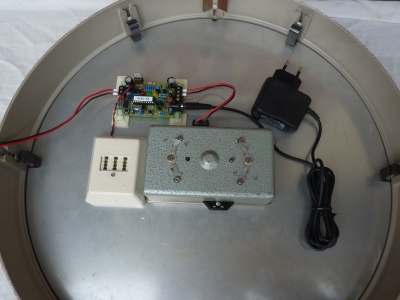

Integration in eine bereits vorhandene Uhrenlinie:


Die hier angebotene Steuerplatine unterstützt mehrere Betriebsarten:

1. Ansteuerung des Suchzeigers als "Sekundenzeiger" zur Zeitanzeige:
Da mit dem Suchzeiger nur 24 Positionen angefahren werden können, gibt die Steuerung alle 2.5 Sekunden einen polwendenden Impuls an das Uhrwerk der Suchzeigeruhr. Somit entspricht ein Umlauf des roten Zeigers wieder genau einer Minute. Dabei wird die Position des "SekundenZeigers" über einen Eingang mit der vorhandenen Uhrenlinie synchronisiert, so daß der "SekundenZeiger" exakt auf die Position 0 springt, wenn auch der Minutenzeiger springt.

2. Ansteuerung des Suchzeigers als "PersonenRufanlage":
Über ein Telefon mit Impulswahlverfahren, welches direkt an die Steuerplatine angeschlossen werden kann, wird die gewünschte Position (die gewünschte Person) angewählt. Die Steuerung fährt dann den Suchzeiger auf die gewählte Position und steuert für 2 Sekunden einen Signalausgang an, mit dem eine Glocke oder ein Läutewerk geschaltet werden kann.

3. Betrieb des Suchzeigers als 24-Stunden-Anzeige:
Ab der aktuellen Version 1.4 kann über ein Telefon mit Impulswahlverfahren, welches direkt an die Steuerplatine angeschlossen werden kann, die Betriebsart 24-Stunden-Anzeige aktiviert werden. Dabei werden die 24 möglichen Positionen des Suchzeigers zur Stundenanzeige verwendet.
Weiterhin kann zu jeder vollen Stunde ein Stundensignal ausgegeben werden, mit welchem z.B. ein Gong angesteuert werden kann.


Über weitere Steuerbefehle kann mit dem Telefon:
- der Alarm wiederholt werden
- der SuchZeiger auf der Position 0 geparkt werden
- die Uhr in die Betriebsart "SekundenAnzeige" geschaltet werden.
- die SekundenAnzeige aktiviert oder deaktiviert werden.


Einige technische Hinweise / Kennwerte der Steuerplatine:
- Maße: 77.5 * 46 mm², Höhe ca. 25 mm
- Optoentkoppelter TriggerEingang für MinutenImpuls, wählbar 12V oder 24V
- Schaltausgang 100 mA für Signaleinrichtung (NPN-Transistor, zieht Signal auf Masse)
- Versorgungsspannung bis 30V Gleichspannung
- Eingang Versorgungsspannung über Hohlbuchse (5.5/2.1mm, plus innen) oder Schraubklemmen
- Ausgang zum Uhrwerk über Schraubklemmen.
- 2 Bedientasten, 3 LEDs
- Direkter Anschluß eines Telefons mit Impulswahlverfahren zur Eingabe von Befehlen.
   (Es werden keine sonst typischen "Sprachfunktionen" und keine Tonwahl unterstützt.)

Lieferumfang:

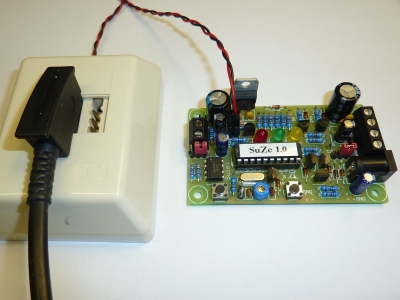

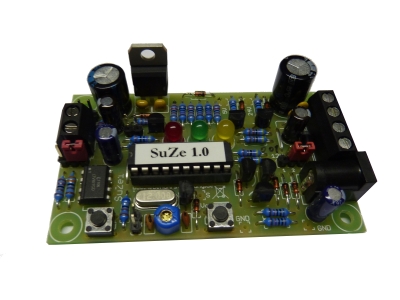

- Steuerplatine wie abgebildet
- gedruckte Bedienungsanleitung

Nicht im Lieferumfang enthalten sind:
- die abgebildete Uhr
- das SteckerNetzteil
- TAE-Dose zum Anschluß eines Telefons
