Schaltung zur Ansteuerung von Nebenuhren
Anschlußskizze für Impulsgeber "NUS 5.x"!

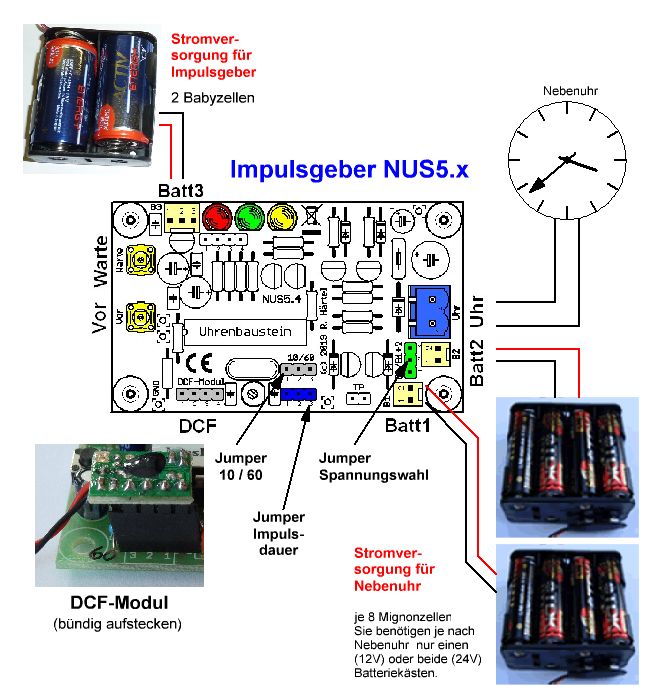

Anschlußskizze NUS 5.4
-> Hinweis: Das neue kleinere DCF-Modul ab NUS5.3 wird direkt auf die Impulsgeberplatine gesteckt.
-> Es muss bündig aufgesteckt werden, so dass am Rand nichts übersteht!


Jumper: Impulsdauer
links 250 ms
rechts 350 ms
ohne Jumper 450 ms
Jumper: Impuls-Multiplikator (10/60)
links 10 Impulse pro Betätigung
rechts 60 Impulse pro Betätigung
ohne Jumper 1 Impuls, normaler Stellbetrieb

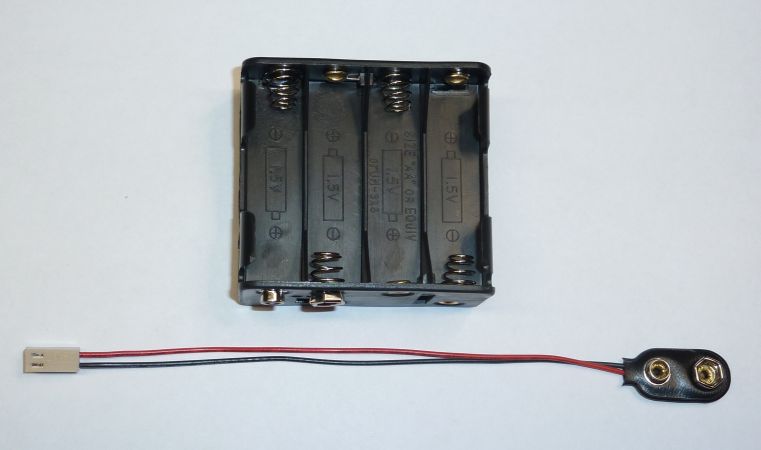

Jumper: Wahl der Impuls-Spannung
oben 24V: (Batt1 + Batt2)
zwei BatterieKästen mit
je 8 Mignonzellen verwenden
unten 12V: (Batt1)
nur unteren BatterieKasten mit
8 Mignonzellen verwenden


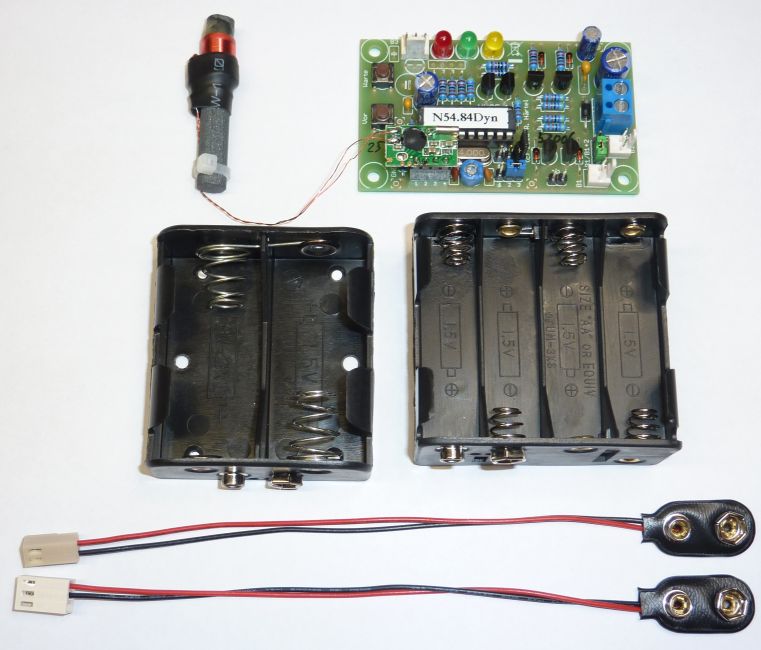

Beispielhafter Einbau von Steuerung und Batteriekästen in die Nebenuhr:

(Die Bilder zeigen noch das alte separate DCF-Modul mit ca. 20cm Anschlusskabel)
Einbau Steuerung und Batteriekästen
(Foto von Matthias Heininger)
