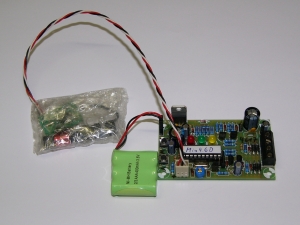

(Abbildung ähnlich)

Die Impulsgeberplatine erzeugt jede Minute einen polwendenden SteuerImpuls zum Weiterschalten der angeschlossenen Nebenuhrwerke und ersetzt somit eine aufwendige Mutteruhr.

Die Schaltung entspricht weitgehends der Impulsgeberplatine Min 3.x - diese wurde jedoch um eine Spannungsausfallerkennung und eine Ladeschaltung für den Pufferakku erweitert.

Trotz der zusätzlichen Funktionen hat sich die Platinengröße nur geringfügig verändert (Maße: nur 75 * 45 mm²),
so daß die gesamte Schaltung immernoch mit in das Uhrengehäuse gebaut werden kann.

Beim Erkennen eines Spannungsausfalls wird die Impulsgeberplatine von dem angeschlossenen Akku weiterversorgt. Alle nicht notwendigen Funktionen wie LED-Anzeigen werden ab diesem Zeitpunkt eingestellt - die Nebenuhr wird ebenfalls nicht mehr angesteuert und bleibt auf der aktuellen Position stehen.

Liegt die Netzspannung wieder stabil an, werden die ausgefallenen Zustell-Impulse nachgeholt, so daß sich die Nebenuhr wieder auf die richtige Zeit einstellt.

Einige Highlights:

• Gangreserve - Uhr holt nach Stromausfall "verlorene" Impulse nach
• Spannungsausfallerkennung und Ladeschaltung für Akku
• Schnellverstellung: 1 Stunde vor bzw. zurück,
  -> zur manuellen Korrektur bei Sommerzeitumstellung
• Schnellverstellung: 10 Minuten vor bzw. zurück
• Erweiterter Versorgungsspannungsbereich
• Gleichrichtung und Siebung sind mit auf der Platine vorhanden,
  dadurch ist die Versorgung jetzt auch mit Wechselspannung möglich
• Integrierte Halbleitersicherung, selbstrückstellend
• Niedriger Eigenstromverbrauch von nur 7 - 9 mA
• Platine gefertigt nach aktuellen Vorschriften RoHS-konform

Technische Daten:

	Platinengröße:	ca. 75 * 45 mm²
	Bauteilehöhe:	ca. 25 mm
	Spannungsversorgung:	Gleichspannung 10 - 30V oder Wechselspannung 8 - 22V *)
	Nennstrom:	typisch 7 mA (mit DCF-Modul 9 mA)
	Pufferakku:	NiMH Akku, 3.6 V, mindestens 180 mAh
	Impulsausgabe:	jede Minute, polwendend
	Max. Impulsstrom:	100 mA (kurzschlußfest)
	Impulsdauer:	1 Sekunde (andere Zeiten auf Anfrage)
	Betriebsbereich:	-10 bis +40 Grad Celsius, in trockener Umgebung
	Abweichung:	kleiner 3 Sekunden / Woche bei Raumtemperatur und Quarztaktung, Betrieb ohne DCF-Modul
	Bedienung:	Je ein Taster zum Vor- bzw. Rückstellen Schnellverstellung: 10 oder 60 Impulse über Jumper
	Im Preis enthalten:	externer Funkuhrempfänger (DCF-Modul) im Lieferumfang

*) !!! Achtung, dies ist kein Druckfehler, die Platine darf nur über ein geeignetes Netzteil mit max. 22V Wechselspannung betrieben werden !!!
Nicht direkt an 230V Netzspannung anschließen Gefahr durch elektrischen Strom !!!

Lieferumfang:

- Impulsgeberplatine Min 4.1
- Externer Funkuhrempfänger (DCF-Modul), Anschlußkabel ca. 20 cm
- NiMH-PufferAkku, 3,6V, ab ca. 180 mAh
- Gedruckte Bedienungsanleitung

Inbetriebnahme:

- Bedienungsanleitung lesen - sich mit den Anschlüssen und der Bedienung vertraut machen.
- Akku vorerst noch nicht anschließen.

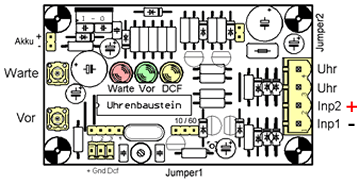

- Impulsgeber über die Klemmen Inp1 und Inp2 mit dem Netzteil verbinden.
- Bei Einsatz eines GleichspannungsNetzteils auf richtige Polung achten (Inp1 ist Masse).
- An den Klemmen "Uhr" die beiden Drähte zur Nebenuhr anschließen.
- Netzteil in die Steckdose stecken.
- Uhr mechanisch oder laut Anleitung über Impulsgeber auf aktuelle Zeit stellen.
- Akku an den Impulsgeber anschließen, auf richtige Polarität achten.

Wichtige Hinweise:

Sie benötigen zum Betrieb ein geeignetes Netzteil mit 12V oder 24V DC (bzw. 10V oder 20V AC), je nach Impulsspannung der NebenUhr. Bitte beachten Sie, daß die Spannung des Netzteils bei einem Stromausfall sehr schnell absinken muß, so daß der Stromausfall sofort erkannt wird. Am besten ist ein Wechselspannungsnetzteil oder ein GleichspannungsSteckernetzteil ohne Siebelko. Zum Betrieb mit 24V Impulsspannung empfehle ich den Einsatz der neuen Steuerung "NUS6.2", welche für den Betrieb mit Schaltnetzteilen optimiert wurde.

Batterien dürfen nicht im Hausmüll entsorgt werden!
Beachten Sie die Hinweise zur BatterieVerordnung

Falls ein anderes Timing benötigt wird, bitte per eMail anfragen. Bisher wurden auch Impulsgeber für langsam stellende Turmuhren bzw. Nebenuhren mit echtem Sekundenzeiger (springender Sekunde) verwirklicht.
Auch Sonderlösungen zum Betrieb von Bühnenuhren oder ModellbahnUhren sind verfügbar.

Die Bedienungsanleitung im PDF-Format können Sie hier herunterladen (rechte Maustaste - Ziel speichern unter...)

Zum Ansehen und Ausdrucken von PDF-Dateien benötigen Sie den Adobe® Acrobat® Reader.
Wenn Sie das Programm noch nicht auf Ihrem PC installiert haben, können Sie die aktuelle Version von der Adobe® Internet Seite unter https://www.adobe.de/products/acrobat/readstep.html kostenlos herunterladen.

Die Anleitung wurde im DIN-A5 Format erstellt. Sie kann mit dem Acrobat® Reader als Büchlein auf DIN-A4-Seiten ausgedruckt werden.

Folgende Einstellungen sind im DruckDialog des Acrobat® Readers notwendig:
- DruckerEinstellungen, Layout: -> Hochformat (bei Duplexdruck: -> Lange Seite)
- SeitenEinstellungen, Anpassen der Seitengröße: -> Broschürendruck
