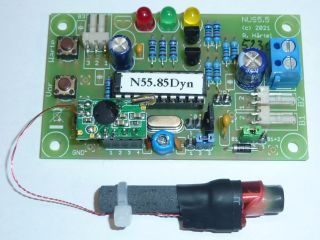

(Abbildung ähnlich)

Die NebenUhrSteuerung NUS 5.5 dient zum Ansteuern einer Nebenuhr mit polwendenden Steuerimpulsen. Das Besondere dieser Schaltung liegt im geringen Stromverbrauch, so dass die gesamte Schaltung über Batterien betrieben werden kann.

Durch den Einsatz eines neuen, kleineren Funkuhrempfängers (DCF-Modul) konnte der Stromverbrauch der gesamten Schaltung fast nochmals halbiert werden. Das DCF-Modul hat eine 4-polige Stiftleiste und wird direkt auf die Impulsgeberplatine gesteckt. Durch den Empfang des DCF-Signals wird eine Abweichung der Uhr ständig korrigiert und die Zeit mit dem offiziellen Zeitzeichensender DCF77 synchronisiert. Auch die Umschaltung zwischen Sommer- und Winterzeit erfolgt bei störungsfreiem DCF-Empfang automatisch.

Durch die geringe Platinengröße von nur ca. 75.5 * 45 mm² ist die Platine bestens für den direkten Einbau in eine große Nebenuhr geeignet. Die notwendigen Batteriesätze können in der Uhr angebracht werden, so dass kein Anschlußkabel die Optik der schönen Uhr stört.

Das erhöht die Akzeptanz, fragen Sie Ihre Frau.

Technische Daten:

Lieferumfang:

- Impulsgeberplatine NUS5.5
- aufsteckbares DCF-Modul
- 1 Batteriekasten für 2 Babyzellen, Typ C
- 1 Batteriekasten für 8 Mignonzellen, Typ AA (12V-Impulsspannung)
- Gedruckte Bedienungsanleitung

Optional kann ein 2. Batteriekasten für 8 Mignonzellen (Typ AA) erworben werden, um Uhren mit 24V zu betreiben.

Hinweise zum Batteriebetrieb:
Sie benötigen zum Betrieb zwei getrennte Versorgungsspannungen - eine für den Impulsgeber selbst (2 Baby-Zellen) sowie eine zur Erzeugung der Impulsspannung für das Nebenuhrwerk.

Bitte verwenden Sie zum Betrieb der Schaltung nur hochwertige, auslaufsichere Batterien, am besten Alkaline oder Lithium-Zellen. Akkus sind zum Betrieb nur bedingt geeignet, da der Selbstentladestrom von Akkus oft höher ist als der Stromverbrauch durch die Impulsgeberplatine.

Bei dem geringen Stromverbrauch von nur ca. 350 µA müssten 2 Babyzellen (8500 mAh) theoretisch fast 2.5 Jahre halten. Je nach Wahl von hochwertigen Batterien sollte in der Praxis eine Laufzeit von mindestens 1.5 Jahre erreicht werden.

Die Platine besitzt für den Anschluß der Batteriekästen 3 Steckverbinder, an die vorkonfektionierte Kabel mit Batterieclipsen angeschlossen werden können. Dies hat den Vorteil, dass nur die benötigten Kästen bestellt werden müssen und die Steuerung beim Batteriewechsel leicht von den Batteriekästen getrennt werden kann. Oft wurde beim Abziehen der 9V-Clipse ein Kabel abgerissen und die gesamte Steuerung musste zur Reparatur.

Bei NUS5.5 können die Steckverbinder für die Batteriefächer liegend bestückt werden, so dass die Platine auch in flache Uhren eingebaut werden kann. Falls die Uhr weniger als 30 mm Einbautiefe hat, kann ich auch spezielle, flache Batteriefächer anbieten. Dann bitte kurze Anfrage per Mail.

Machen Sie sich vor der ersten Inbetriebnahme mit der Lage und Funktion der Batterieanschlüsse und Jumper vertraut. An den Anschluß "Batt3" für 2 Babyzellen (3V) darf auf keinen Fall ein Batteriekasten mit 8 Mignonzellen (12V) angeschlossen werden. Auf der Übersichtsseite finden Sie neben dem Anschlußplan auch eine kurze Beschreibung der Jumper. Die Impulsdauer sollte so eingestellt werden, dass das angesteuerte Uhrwerk noch sicher schaltet, aber der Impuls so kurz wie nötig ist.

Die Batterien gehören nicht zum Lieferumfang!
Bitte beachten Sie bei der Entsorgung die Hinweise zur Batterieverordnung!

Hinweise zum Betrieb mit Solarzellen:
Da diese Steuerung sehr wenig Strom benötigt, eignet sie sich auch optimal für den Einsatz als akkubetriebene Insellösung, wie z.B. auf einem Golfplatz oder einer freistehenden Uhrensäule bzw. Uhrenwürfel.
Falls Sie Interesse an einer Lösung mit Akkupufferung und evtl. Solarversorgung haben, kontaktieren Sie mich bitte.

Die Bedienungsanleitung für NUS5.5 im PDF-Format können Sie hier herunterladen (rechte Maustaste - Ziel speichern unter...)

Zum Ansehen und Ausdrucken der PDF-Dateien benötigen Sie den Adobe® Acrobat® Reader.
Wenn Sie das Programm noch nicht auf Ihrem PC installiert haben, können Sie die aktuelle Version von der Adobe® Internet Seite unter https://acrobat.adobe.com/de/de/acrobat/pdf-reader.html kostenlos herunterladen.

Die Anleitung wurde im DIN-A5 Format erstellt. Sie kann mit dem Acrobat® Reader als Büchlein auf DIN-A4-Seiten ausgedruckt werden.

Die Anleitung für die Vorgängerversion NUS5.x mit separatem DCF-Empfänger finden Sie hier
