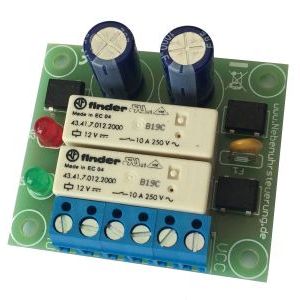

(Abbildung ähnlich)

AusgangsSituation:

• Meine Impulsgeber erzeugen den polwendenden Steuerimpuls für Nebenuhren.
• Sie übernehmen dadurch die Funktion einer Zentraluhr oder Hauptuhr.
• Dabei ist die Spannungsversorgung auf max. 30V und der Ausgangsstrom auf ca. 100 mA begrenzt.
• Wenn dies für Ihre Anwendung nicht ausreicht, ist eine Impulsverstärkung notwendig.

Funktion der Relaisplatine 'RelGleich3.0':

• Die Relaisplatine dient zum Verstärken der Schaltimpulse einer Hauptuhr
  (daher auch oft Impulsverstärker genannt).
• Je nach Beschaltung kann die Spannung oder der Strom der Uhrenlinie erhöht werden.
• Bei polwendender Ansteuerung erhalten Sie am Ausgang auch polwendende GleichspannungsImpulse.
• Beim Einsatz der Relaisplatine schaltet ihre Hauptuhr nun nicht mehr die Nebenuhren direkt,
  sondern steuert die Spulen der Relaisplatine an.
• Galvanische Trennung zwischen Steuer- und Lastkreis bei Verwendung separater Netzteile.
• Die Arbeitskontakte der Relais können wesentlich höhere Ströme und Spannungen schalten.
• Zwei farbige LEDs zur Anzeige der SteuerImpulse am Eingang.

Typische Anwendungsfälle:

• Ihre Hauptuhr liefert maximal 24V Impulsspannung, Ihre Nebenuhr benötigt jedoch 48V oder 60V Impulsspannung und läßt sich nicht auf eine niedrigere Spannung einstellen.
• Sie möchten Ihre Uhrenanlage um weitere Nebenuhren erweitern, dabei reicht der Strom am Ausgang ihrer Hauptuhr nicht mehr aus.
• Sie möchten Uhren mit unterschiedlicher Impulsspannung mit einer Zentraluhr steuern.

Anwendungsfälle, in denen keine Impulsverstärkung notwendig ist:

• Ihr Impulsgeber steuert eine Nebenuhr, sie möchten eine weitere mit gleicher Impulsspannung anschließen
• Sie möchten eine große doppelseitige Uhr mit zwei gleichen Uhrwerken (mit max. 24V) betreiben.
• Alle Uhren haben gleiche Impulsspannung (max 24V), der Linienstrom ist kleiner 100 mA.
