Schaltung zur Ansteuerung von Nebenuhren

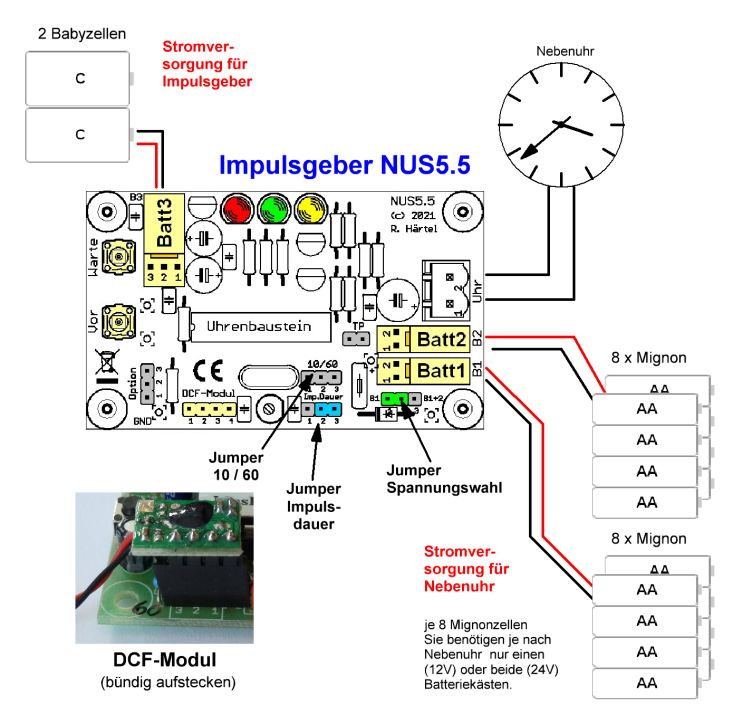

Anschluss-Skizze für Impulsgeber "NUS 5.5"
Anschluss-Skizze NUS 5.5
-> Hinweis: Das neue kleinere DCF-Modul ab NUS5.3 wird direkt auf die Impulsgeberplatine gesteckt.
-> Es muss bündig aufgesteckt werden, so dass am Rand nichts übersteht!


Jumper: Impulsdauer
links 250 ms
rechts 350 ms
ohne Jumper 450 ms
Jumper: Impuls-Multiplikator (10/60)
links 10 Impulse pro Betätigung
rechts 60 Impulse pro Betätigung
ohne Jumper 1 Impuls, normaler Stellbetrieb
Jumper: Wahl der Impuls-Spannung
links B1, 12V (nur Batt1)
einen BatterieKasten mit
8 Mignonzellen verwenden
rechts B1+B2, 24V (Batt1+Batt2)
zwei BatterieKästen mit
je 8 Mignonzellen verwenden


Beispielhafter Einbau von Steuerung und Batteriekästen in die Nebenuhr:

(Die Bilder zeigen noch das alte separate DCF-Modul mit ca. 20cm Anschlusskabel)
Einbau Steuerung und Batteriekästen
(Foto von Matthias Heininger)
