Hardware-Aufbau
Die Modellbahnsteuerung basiert auf der Steuerplatine NUS6.0 und beinhaltet weiterte Funktionen zum Bahnbetrieb.
Der nicht verwendete DCF-Steckverbinder dient hierbei zur Umschaltung zwischen den beiden Betriebsarten.
-> Es ist sinnvoll, alle in dieser Kurzanleitung beschriebenen Jumper durch entsprechende Kippschalter zu ersetzen
(Ein-Aus oder mit Mittelstellung Ein-Aus-Ein). Weiterhin sollten die beiden aufgelöteten Taster 'Vor' und 'Warte' auf externe
Taster gelegt werden.
Es gibt 2 mögliche Betriebsarten:
1. Echtzeit-Betrieb: DCF-Jumper nicht gesetzt (hier gilt Anleitung für NUS6.0)
2. Modellbahn-Betrieb: DCF-Jumper gesetzt
Echtzeit-Betrieb
In der "normalen" Betriebsart (ohne DCF-Jumper) läuft die Uhr in Echtzeit, d.h. die Impulsausgabe erfolgt alle 60 Sek.

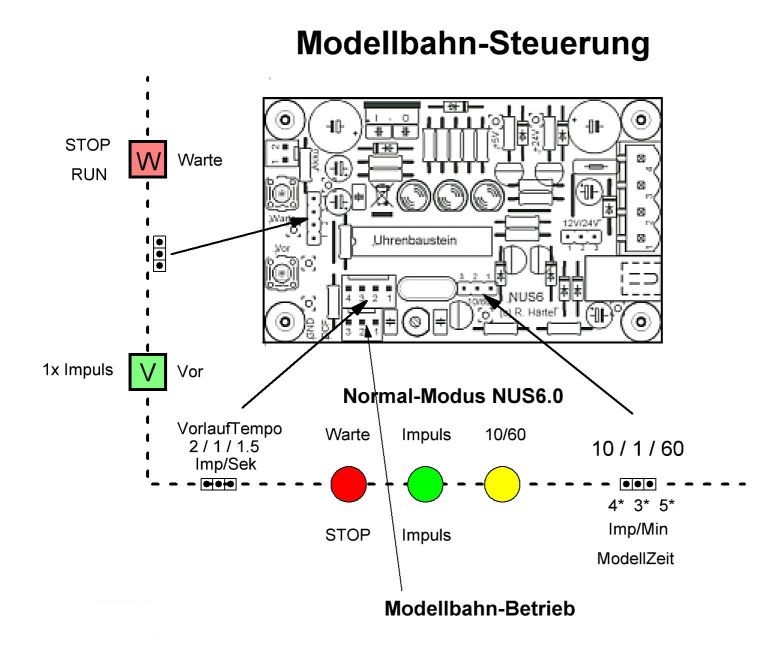

In der oben gezeigten Übersicht sind die Bedienelemente und Anzeigen im Inneren der gestrichelten Linie beschrieben.
-> Hier gilt die Standard-Bedienungsanleitung für NUS6.0 (ohne DCF-Empfang).
Modellbahn-Betrieb
Da sich klassische Impulsuhrwerke nicht rückwärts bewegen lassen, sind die Möglichkeiten für den Modellbahn-Betrieb eingeschränkt.
Die Funktion beschränkt sich hier auf eine schnellere Impulsausgabe und die Möglichkeit, die Uhr bei Spiel-
Unterbrechung anzuhalten. Digitale Modellbahn-Uhren bieten hier sicherlich mehr Möglichkeiten - mit dieser einfachen
Impuls-Steuerung kann jedoch eine original Bahnhofsuhr verwendet werden, was für viele Modellbahner der entscheidende Vorteil ist.
Wird die Steuerung in den Modellbahn-Modus geschaltet, haben die Bedienelemente und Anzeigen die im äußeren Bereich gezeigte
Funktion.
Hier eine kurze Anleitung für den Modellbahn-Betrieb (DCF-Jumper gesetzt):
- Jumper 10/60 bestimmt die Geschwindigkeit der Impulsausgabe (z.B: *3, *4 *5)
- mit der Taste WARTE können Sie die Schaltung anhalten und wieder starten
- die Taste VOR gibt immer einen Impuls aus (wenn der vorhergehende beendet wurde).
Taste WARTE:
- Taste Warte (erstes mal)
- Uhr hält an, Stop-Modus
- es werden keine Impulse mehr ausgegeben
- rote LED leuchtet
- Taste Warte nochmals
- Stop-Modus wird beendet (Run-Mode)
- rote LED aus
- erster Impuls wird ausgegeben
- interner Sekundenzähler wird auf 0 gesetzt
-> weitere Impulse folgen, je nach Jumper 10/60
Taste VOR:
- Impulsausgabe (falls letzter Impuls beendet ist)
Run-Modus (rote LED aus):
-> Impulsausgabe je nach Jumper 10/60: (z.B.: 3x, 4x, 5x)
- kein Jumper gesteckt: Uhr geht 3-fach so schnell (Imp. bei Sekunde 20, 40, 60)
- Jumper 10 gesteckt: Uhr geht 4-fach so schnell (Imp. bei Sekunde 15, 30, 45, 60)
- Jumper 60 gesteckt: Uhr geht 5-fach so schnell (Imp. bei Sekunde 12, 24, 36, 48, 60)
