Schaltung zur Ansteuerung von Nebenuhren
|
|
Preise der einzelnen Baugruppen
|
|
Bei Interesse aus dem Ausland bitte per eMail anfragen!
-> Bitte beachten Sie, dass bei Zahlungen aus der Schweiz zusätzliche Kosten für
SEPA-Eingang anfallen!
-> Sie können aus der Schweiz nicht über den Online-Shop bestellen! Fragen Sie
die Artikel per eMail an!
Alle Bilder sind Symbolaufnahmen und entsprechen nicht immer dem Zustand der Ware bei
Auslieferung.
|
|
Ihr Warenkorb
|
Wenn Sie nicht wissen, was Sie benötigen, können Sie gerne den
Auswahl-Assistenten verwenden!
- MinutenImpulsgeber (1 Impuls pro Minute, optional auch 2 Impulse /
Min.)
- Komplett-Set (MinutenImpulsgeber Nus6.3, Gehäuse, Einbau, Steckernetzteil)
- Impulsgeber für Batteriebetrieb (keine Kabel zur Uhr)
- Impulsgeber für Uhren mit SekundenZeiger

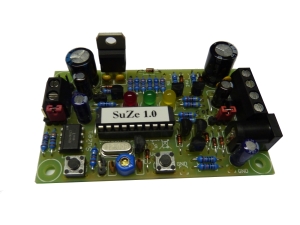

- Steuerung für SuchZeigerNebenuhren
- Netzteile zur Versorgung der Steuerung
- Impulsverstärker und Schaltstufen für
230V Motorzeigerwerke
- Zubehör, Gehäuse, DCF-Rohrgehäuse, MontageMaterial, Anschlusskabel,...
MinutenImpulsgeber (1 Impuls pro Minute, optional auch 2 Impulse /
Min.)
Beschreibung
Anleitung
Anschlussplan
|
NebenUhrSteuerung NUS 6.0:
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
- Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden
- 2 Stell-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Impulse bzw. +/- 60 Impulse
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 46 mm², Höhe ca. 25 mm
- kein DCF-Empfänger, keine
DCF-Funktion
-> zum Betrieb wird ein Netzteil benötigt!
Steuerung NUS6.0 (MinutenImpuls)
keine DCF-Funktion, keine
Gangreserve
Preis: 45,- EUR |
 |
|
Steuerung NUS6.0-USV (MinutenImpuls)
keine DCF-Funktion,
Gangreserve über optionalen Akku
(3.6V NiMH, ab 300mAh) möglich. Lieferung ohne Akku!
Preis: 55,- EUR
Gangreserve möglich, Lieferung jedoch ohne Akku!
(nur noch Restbestände, notfalls NUS6.3 wählen!)
|
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile

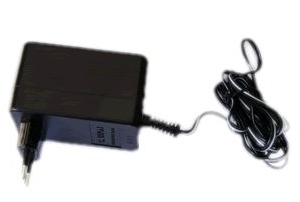

SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|

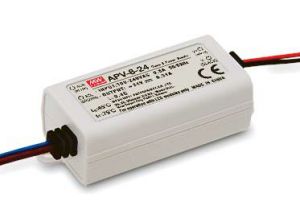

LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
Beschreibung
Anleitung
Anschlussplan
|
NebenUhrSteuerung NUS 6.1 mit DCF-Modul:
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
- Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden
- 2 Stell-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Impulse bzw. +/- 60 Impulse
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 46 mm², Höhe ca. 25 mm
- inkl. separatem Funkuhrmodul (DCF-Empfangsmodul)
-> zum Betrieb wird ein Netzteil benötigt!
Steuerung NUS6.1 (MinutenImpuls)
mit DCF-Modul, keine Gangreserve
Preis: 59,- EUR |
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
Beschreibung
Anleitung
Anschlussplan
|
NebenUhrSteuerung NUS 6.2, DCF-Modul, Gangreserve:
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
- Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden
- 2 Stell-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Impulse bzw. +/- 60 Impulse
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 46 mm², Höhe ca. 25 mm
- inkl. separatem Funkuhrmodul (DCF-Empfangsmodul)
-> zum Betrieb wird ein Netzteil benötigt!
- Zur Gangreserve kann ein NiMH-Akku (3.6V/ab 300mAh)
angeschlossen werden. Lieferung erfolgt ohne Akku
(Uhr stellt sich bei Betrieb mit Akku nach Stromausfall selbst
nach)
Steuerung NUS6.2 (MinutenImpuls)
mit DCF-Modul, Gangreserve
über optionalen Akku möglich
Preis: 69,- EUR
Gangreserve möglich, Lieferung jedoch ohne Akku!
(nur noch Restbestände, bitte NUS6.3 wählen!)
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
|
Beschreibung
Anleitung
Anschlussplan
|
NebenUhrSteuerung NUS 6.3, DCF-Modul, Gangreserve:
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
- Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden
- 2 Stell-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Impulse bzw. +/- 60 Impulse
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 46 mm², Höhe ca. 25 mm
- inkl. separatem Funkuhrmodul (DCF-Empfangsmodul)
- Gangreserve, kein Akku notwendig
(Uhr stellt sich nach Stromausfall selbst nach)
-> zum Betrieb wird ein Netzteil benötigt!
Steuerung NUS6.3 (MinutenImpuls)
mit DCF-Modul, mit Gangreserve
(EEPROM)
Preis: 72,- EUR |
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
|

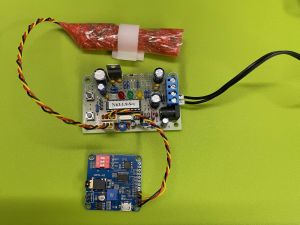

Sonderversion NUS 6.3, mit Soundmodul 'Glockenschlag'
- NebenUhrSteuerung NUS6.3 zur Ausgabe von MinutenImpulsen
- Erweiterung um externes Soundmodul, Typ 'Glockenschlag'
- Versorgung und Ansteuerung direkt über NUS6.3
- Ausgabe Viertel, Halb, Dreiviertel, Voll über Glocke 1
- Ausgabe der Stundenanzahl (-12) über Glocke 2
- aktive Schlagzeit von 7:00 Uhr bis 21:45 Uhr
- integrierter 5W-Verstärker zum direkten Anschluss eines
Kleinlautsprechers mit 4 oder 8 Ohm.
- Ausgang über 3.5mm Klinkenbuchse für Aktivlautsprecher
-> zum Betrieb wird ein Netzteil benötigt!
Steuerung NUS6.3 mit Soundmodul 'Glockenschlag'
DCF-Modul, Gangreserve
(EEPROM)
Preis: 99,- EUR |
|
|
Beschreibung Nus6.x
Anleitung Nus6.3
Hinweise zum Betrieb im externen Gehäuse
|
Komplett-Set, NUS 6.3, Gehäuse, Einbau, Steckernetzteil
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
- Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden
- 2 Stell-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Impulse bzw. +/- 60 Impulse
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Platinengröße nur ca. 75*46 mm², Höhe ca. 25 mm
- Gehäusegröße außen ca. 130(150)*85*37mm³
- Gangreserve, kein Akku notwendig
(Uhr stellt sich nach Stromausfall selbst nach)
- fertig eingebaut im Kunststoff-Installationsgehäuse
- inkl. aufsteckbarem Funkuhrmodul (DCF-Empfangsmodul)
- das Steckernetzteil wird bereits angeschlossen.
-> Sie müssen nur noch das Kabel zur Uhr anklemmen.
Komplett-Set für Uhren mit 12V Impulsspannung:
Steuerung NUS6.3, Gehäuse, Einbau, Steckernetzteil
Preis: 91,- EUR |
|
|
|
Komplett-Set für Uhren mit 24V Impulsspannung:
Steuerung NUS6.3, Gehäuse, Einbau, Steckernetzteil
Preis: 92,- EUR |
|

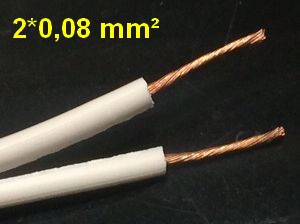

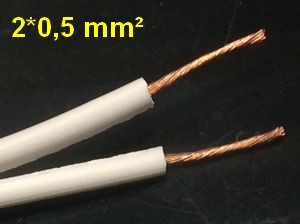

-> optional: Anschlusskabel (weiße Zwillings-Litze)
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
Impulsgeber für Batteriebetrieb
Beschreibung
Anschlussplan
Anleitung NUS5.5
|
Impulsgeber NUS5.5, Batteriebetrieb, DCF-Modul
- Polwendender Minutenimpuls, 250ms, 350ms oder 450ms
- 2 Stell-Taster, 3 Kontroll-LEDs, Schnellverstellung
- Versorgung Impulsgeber mit 2 Batterien
- 2 separate Batterieblocks für Impulsspannung
- Platinengröße nur ca. 75.5 * 45 mm², Höhe ca. 20 mm
- inkl. aufgesteckten Funkuhrmodul (DCF-Empfangsmodul)
- inkl. Batteriehalter zur Erzeugung von 12V Impulsspannung
(Standard: 2*Baby-, 8*MignonZellen)
Steuerung NUS5.5 (MinutenImpuls) für 12V-Betrieb
inkl. aufsteckbarem DCF-Modul
Preis: 69,- EUR
|
|
|
|
Erweiterung um 2. Batteriekasten für 24V-Betrieb
für 8*Mignonzellen (Typ AA), inkl. AnschlussKabel
Preis: 3,- EUR
|
|
-> optional: Montagematerial, Anschlusskabel mit
Krokodilklemmen
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
Hinweis: Die Batterien gehören nicht zum Lieferumfang!
|
Beschreibung
Anschlussplan
Anleitung NUS5.4-ATO
|
Impulsgeber NUS5.4-ATO (ATO-/Brillie-Uhr, 2 Imp, 2V)
- Sonderversion für niedriege Impulsspannung (ab ca. 2V)
- Polwendender Minutenimpuls, 250ms, 350ms oder 450ms
- Ausgabe von 2 Impulsen pro Minute, HalbMinutenImpuls
- 2 Stell-Taster, 3 Kontroll-LEDs, Schnellverstellung
- Versorgung Impulsgeber mit 2 Batterien (2*Baby-Zellen)
- 2 separate Batterieblocks für Impulsspannung
- Platinengröße nur ca. 75.5 * 45 mm², Höhe ca. 22 mm
- inkl. aufgesteckten Funkuhrmodul (DCF-Empfangsmodul)
- inkl. Batteriehalter zur Erzeugung von 2V Impulsspannung
(Standard: 2*Baby-, 2*Baby-Zellen)
Steuerung NUS5.4-ATO 2 Impulse/Minute (ab 2V)
inkl. aufsteckbarem DCF-Modul
Preis: 74,- EUR
|
|
|
|
Steuerung NUS5.4-ATO 1 Impuls/Minute (ab 2V)
inkl. aufsteckbarem DCF-Modul
Preis: 74,- EUR
|
|
|
|
Batteriekasten für 2 Baby-Zellen, Typ-C
inkl. AnschlussKabel für NUS5.4, 2-polig
Preis: 3,- EUR
|
|
|
|
Batteriekasten für 2 Mono-Zellen, Typ-D
inkl. AnschlussKabel für NUS5.4, 2-polig
Preis: 4,- EUR
|
|
-> optional: Montagematerial, Anschlusskabel mit
Krokodilklemmen
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
Hinweis: Die Batterien gehören nicht zum Lieferumfang!
|
SekundenImpulsgeber (1 Impuls pro Sekunde, optional auch 2 Impulse /
Sek.)
Beschreibung
Anleitung
|
Sekunden
Impulsgeber Sekuhr61 mit DCF-Modul:
- für reine SekundenUhr, nur ein Eingang für SekundenImpuls!
- Polwendender SekundenImpuls, 0.5 Sek. Impulsdauer
- 2 Stell-Taster, Jumper, 3 Kontroll-LEDs
- Schnellverstellung +/- 1 Minute bzw. +/- 10 Minuten
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 46 mm², Höhe ca. 25 mm
- inkl. separatem Funkuhrmodul (DCF-Empfangsmodul)
-> zum Betrieb wird ein Netzteil benötigt!
Steuerung SekUhr61(SekundenImpuls)
mit DCF-Modul, keine Gangreserve
Preis: 59,- EUR |
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
Beschreibung
Anleitung
|
KombiSteuerung NUS8, 2 Ausgänge
(Sekunde und Minute):
- für Uhren mit 2 Impulseingängen (Sekunde, Minute getrennt)
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
(Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden)
- Polwendender SekundenImpuls, 60 Impulse/Minute
(Impulsdauer: 250 ms, alternativ 150 ms oder 400 ms)
- 3 Bedien-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Minuten bzw. +/- 60 Minuten
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 47.6 mm², Höhe ca. 25 mm
- inkl. separatem Funkuhrmodul (DCF-Empfangsmodul)
- Gangreserve, kein Akku notwendig
(Uhr stellt sich nach Stromausfall selbst nach)
-> zum Betrieb wird ein Netzteil benötigt!
KombiSteuerung Nus8-60 für Sekunden-NebenUhren
Ausgabe von Minuten- und Sekunden-Impulsen
inkl. DCF-Modul und Gangreserve
Preis: 99,- EUR |
|
Sonderversion: Verhalten wie "echte Bahnhofsuhr",
"Schweizer Bahnhofsuhr" mit voreilender Sekunde.
Der Sekundenzeiger läuft in 58 Sek. einmal um und
wartet dann auf der 12 bis der nächste Minuten-
Impuls kommt.
|
KombiSteuerung Nus8-58 für Sekunden-NebenUhren
Steuerung für Minuten- und Sekunden-Zeiger, dieser
läuft in 58 Sek. um, wartet dann auf der 12
inkl. DCF-Modul und Gangreserve
Preis: 99,- EUR |
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
Steuerung für SuchZeigerUhr (24 Impulse pro Minute)
Beschreibung
Anleitung
Suchzeiger-Uhr?
|
SuchZeiger
Steuerung SuZe1
- Suchzeiger zur Zeitanzeige und als Suchfunktion nutzbar
- Direkter Anschluß eines Telefons mit Impulswahl-
verfahren zur Eingabe von Befehlen
- 2 Stell-Taster, Jumper, 3 Kontroll-LEDs
- Optoentkoppelter TriggerEingang für MinutenImpulse
- Eingang wählbar für 12V- oder 24V-Linien
- Betrieb mit 12V oder 24V, max. 30V Gleichspannung
- Größe nur ca. 77.5 * 46 mm², Höhe ca. 25 mm
-> zum Betrieb wird ein Netzteil benötigt!
Steuerung für SuchZeiger SuZe1
Preis: 69,- EUR |
|
-> optional: Gehäuse, Montagematerial, Anschlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
Beschreibung
Anleitung
Suchzeiger-Uhr?
|
KombiSteuerung NUS8, 2 Ausgänge
(Sekunde und Minute):
- für Suchzeiger-NebenUhren mit 2 Impulseingängen
- Polwendender Minutenimpuls, Ausgabe alle 60 Sekunden
(Impulsdauer: 1.5 Sekunden, Pause: 0.5 Sekunden)
- Polwendender Impuls alle 2.5 Sekunden (24 Imp./Min.)
(Impulsdauer: 250 ms, alternativ 150 ms oder 400 ms)
- 3 Bedien-Taster, 3 Kontroll-LEDs
- Schnellverstellung +/- 10 Minuten bzw. +/- 60 Minuten
- Betrieb mit 12V oder 24V Gleichspannung
- Anschluss über Hohlbuchse (5.5/2.1, Pluspol innen)
- Größe nur ca. 75 * 47.6 mm², Höhe ca. 25 mm
- inkl. separatem Funkuhrmodul (DCF-Empfangsmodul)
- Gangreserve, kein Akku notwendig
(Uhr stellt sich nach Stromausfall selbst nach)
-> zum Betrieb wird ein Netzteil benötigt!
KombiSteuerung Nus8-24 für Suchzeiger-NebenUhren
Ausgabe SuchzeigerImpuls alle 2.5 Sek.(24 Imp./Min.)
inkl. DCF-Modul und Gangreserve
Preis: 99,- EUR |
|
|
-> optional: Gehäuse, Montagematerial, An-schlusskabel,
...
passende Netzteile »
« keine Netzteile
SteckerNetzteil für 12V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
SteckerNetzteil für 24V-Impulsspannung
Preis: 12,50 EUR |
|
|
|
Universal-SteckerNetzteil, Ausgang 9...24V DC, 1A
Preis: 19,90 EUR |
|
|
|
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR |
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR |
|
|
|
LED SchaltNetzteil, Ausgang 24V DC, 340 mA
Preis: 12,50 EUR |
|
-> Alle Preise inkl. ges. MWSt. und zzgl. Versandkosten
|
SteckerNetzeile, IndustrieNetzteile
(Symbolaufnahme, Abbildung ähnlich)
|
Steckernetzteil zum Aufbau einer 24V Steuerung
- Zur Spannungsversorgung meiner Impulsgeberplatine zur
Erzeugung von 24V Zustell-Impulsen.
- Ausgangsstrom mindestens 150 mA
- Eingangsspannung 230V ~ / 50 Hz
- Anschlußkabel, Länge ca. 1,5 Meter
- angespritzter Hohlstecker 5.5/2.1mm oder Aderendhülsen
- zum Betrieb in trockener Umgebung!
|
|
(Symbolaufnahme, Abbildung ähnlich)
|
Steckernetzteil zum Aufbau einer 12V Steuerung
- Zur Spannungsversorgung meiner Impulsgeberplatine zur
Erzeugung von 12V Zustell-Impulsen.
- Ausgangsstrom mindestens 150 mA
- Eingangsspannung 230V ~ / 50 Hz
- Anschlußkabel, Länge ca. 1,5 Meter
- angespritzter Hohlstecker 5.5/2.1mm oder Aderendhülsen
- zum Betrieb in trockener Umgebung!
|
(Symbolaufnahme, Abbildung ähnlich)
|
Universal-Netzteil, passend für 12V- oder 24V-Steuerung
- Zur Spannungsversorgung meiner Impulsgeberplatine,
wenn die Impulsspannung der Uhr nicht bekannt ist.
- Eingangsspannung 100-240V~ AC, 50/60 Hz
- Ausgangsspannung 9V, 12V, 13.5V, 15V, 18V, 20V, 24V
- Ausgangsstrom mindestens 1A
- geschützt gegen Kurzschluss, Überlast, Überhitzung
- Anschlußkabel, Länge ca. 1,8 Meter, schwarz
- 6 Steckadapter, verschiedene Hohl- bzw. Klinkenstecker
- zum Betrieb in trockener Umgebung!
|
|
LED Schaltnetzteil zum Aufbau einer 24V Steuerung
- Zur Spannungsversorgung meiner Impulsgeberplatinen
- Ausgangsspannung fest: ca. 24V (DC), +/- 5%
- Ausgangsstrom: 340 mA
- Eingangsspannung 90-264V~ (AC), 50/60 Hz
- Anschluß über offene Kabelenden (verzinnt), Länge ca. 15 cm
- geschützt gegen Kurzschluss, Überlast, Überspannung
- Überlastschutz durch Abschalten, auto recovery
- Maße: 60(73)*30*23.5 mm³, Gewicht: 90g
- Schutzart IP42, Betrieb in trockener Umgebung! (-40 bis 80 Grad)
|
|
Industrie-Schaltnetzteil, Leistung 15W
- Zur Spannungsversorgung meiner Impulsgeberplatine
NUS6.x, zur Erzeugung von 12V- bzw. 24V-Impulsen.
- geschützt gegen Kurzschluss, Überlast, Überspannung
- Ausgangsspannung über Poti einstellbar (-5% / +10%)
- Universaleingang: 85-264V AC, 47-63 Hz
- Anschluss über 5 Schraubklemmen
- nur zum Betrieb in trockener Umgebung (-20 bis +70 Grad)!
- Maße nur ca: 75 * 51 * 28 mm³
IndustrieNetzteil, Ausgang 15V DC, 1.0 A
Preis: 14,50 EUR
|
|
|
IndustrieNetzteil, Ausgang 24V DC, 625 mA
Preis: 14,50 EUR
|
|
|
IndustrieNetzteil, Ausgang 48V DC, 300 mA
Preis: 14,50 EUR
|
|
|
Achtung! die 48V-Version ist nur zum Einsatz mit
Impulsverstärker oder Relaisplatine geeignet!
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
Impulsverstärkung
Beschreibung
Anleitung
|
Gleichspannungs-Relais-Platine 'RelGleich3.0', polwendend
- Leistungsschalter zum Verstärken der SteuerImpulse
- Polwendender Ausgang bei polwendender Ansteuerung
- Galvanische Trennung zwischen Steuer- und Leistungsteil
- Einfacher Anschluß über Schraubklemmen
- Steuereingang für 12V oder 24V lieferbar
- inkl. Gleichrichtung, Siebung und Sicherung
- inkl. farbiger LEDs zur Kontrolle des EingangsImpulses.
- Größe nur 54 * 47mm²
- Bestückung je nach Höhe der Versorgungsspannung wählen!
| Ausführung mit 12V-Relais: |
|
Zum Schalten von 24V-Impulsen, max 400 mA
Spannungsversorgung bis max. 30V DC / 20V AC
Mit 12V-Relais, Preis: 24,50 EUR |
|
|
Zum Schalten von 48V-Impulsen, max 100 mA
Spannungsversorgung bis max. 60V DC / 40V AC
Mit 12V-Relais, Preis: 24,50 EUR |
|
|
Zum Schalten von 60V-Impulsen, max 100 mA
Spannungsversorgung bis max. 90V DC / 60V AC
Mit 12V-Relais, Preis: 24,50 EUR |
|
| Ausführung mit 24V-Relais: |
|
Zum Schalten von 24V-Impulsen, max 400 mA
Spannungsversorgung bis max. 30V DC / 20V AC
Mit 24V-Relais, Preis: 24,50 EUR |
|
|
Zum Schalten von 48V-Impulsen, max 100 mA
Spannungsversorgung bis max. 60V DC / 40V AC
Mit 24V-Relais, Preis: 24,50 EUR |
|
|
Zum Schalten von 60V-Impulsen, max 100 mA
Spannungsversorgung bis max. 90V DC / 60V AC
Mit 24V-Relais, Preis: 24,50 EUR |
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
Beschreibung
Anleitung
|
ImpulsVerstärker 'ImpVerst1.3', polwendender Ausgang
- Leistungsschalter zum Verstärken der SteuerImpulse
- Schnelles, verschleissfreies Schalten durch Halbleiterendstufe
- Polwendender Ausgang bei polwendender Ansteuerung
- Galvanische Trennung zwischen Steuer- und Leistungsteil
- Einfacher Anschluß über Schraubklemmen
- Steuereingang universell von 12V bis 24V verwendbar
- Jumper zur Wahl der EingangsSpannung (12V/24V)
- LEDs zur Kontrolle des EingangsSignals (plus, minus)
- inkl. Gleichrichtung, Siebung und Sicherung
- Größe nur 55 * 45mm²
- Bestückung je nach Höhe der Versorgungsspannung wählen!
Zum Schalten von 24V-Impulsen, max 400 mA
Spannungsversorgung bis max. 30V DC / 20V AC
Preis: 27,50 EUR |
|
|
Zum Schalten von 48V-Impulsen, max 100 mA
Spannungsversorgung bis max. 60V DC / 40V AC
Preis: 27,50 EUR |
|
|
Zum Schalten von 60V-Impulsen, max 100 mA
Spannungsversorgung bis max. 90V DC / 60V AC
Preis: 27,50 EUR |
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
LeistungsSchalter für 230V-Motorzeigerwerke
|
Schaltstufe 'AcRelais1' für 230V~
- Leistungsschalter zum Schalten von 230V~ Wechselspannung
- direktes Schalten eines 230V-AC-Getriebemotors
- optimiert für den Einsatz mit meiner Turmuhrsteuerung Turm4.1
- galvanische Trennung zwischen Steuer- und Leistungsteil
- Sieb- und Entstörglieder für 250 mA Schaltstrom optimiert
- einfacher Anschluß über Schraubklemmen
- SteuerSpannung von 9V bis 24V
- Hutschienengehäuse für 35mm Hutschiene, 17.5 mm Breite
Alternativ kommerzielles 'Solid-State-Relais' für 230V~
| Bei Interesse bitte per [eMail] anfragen |
|
|
Schaltstufe 'AcRelais2' mit Wechselkontakt für 230V~
- Zwei Leistungsschalter für 230V~ Wechselspannung
- je nach Polarität am Steuereingang schaltet ein Schalter
- zum Aufbau einer "klassischen Wechselschaltung" mit dem
Nockenschalter am Getriebemotor
- direktes Schalten eines 230V-AC-Getriebemotors
- galvanische Trennung zwischen Steuer- und Leistungsteil
- Sieb- und Entstörglieder für 250 mA Schaltstrom optimiert
- einfacher Anschluß über Schraubklemmen
- SteuerSpannung von 9V bis 24V
- Hutschienengehäuse für 35mm Hutschiene, 17.5 mm Breite
Alternativ 2 kommerzielle 'Solid-State-Relais' für 230V~
| Bei Interesse bitte per [eMail] anfragen |
|
Zubehör
|
DCF-Rohrgehäuse mit Kabelverschraubungen
- Rohrgehäuse für das DCF-Empfangsmodul
- Rohr-Durchmesser 20 mm bzw. 25 mm (Rohrkappen)
- Gesamtlänge ca. 120 mm (mit Kabelverschraubung)
- Anschlusskabel mit zweiter KabelVerschraubung (M12)
- Standard-DCF-Anschluss-Stecker, 3-polig.
- inkl. Rohrschelle zur Befestigung
- einfache horizontale Ausrichtung durch Rohrschelle
- eine direkte Sonnenbestrahlung sollte vermieden werden
Aufpreis bei gleichzeitiger Bestellung von NUS6.x
oder NUS8 mit DCF-Empfänger
Kabellänge 2 Meter, Preis: 16,90 EUR |
|
|
Aufpreis bei gleichzeitiger Bestellung von NUS6.x
oder NUS8 mit DCF-Empfänger
Kabellänge 5 Meter, Preis: 19,90 EUR |
|
|
Aufpreis bei gleichzeitiger Bestellung von NUS5.x
inkl. Umrüstung NUS5.x auf 3-poligen DCF-Stecker
Kabellänge 2 Meter, Preis: 21,90 EUR |
|
|
Aufpreis bei gleichzeitiger Bestellung von NUS5.x
inkl. Umrüstung NUS5.x auf 3-poligen DCF-Stecker
Kabellänge 5 Meter, Preis: 24,90 EUR |
|
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
|
Spezial-Anschlußkabel für Nebenuhrwerk
(Angebotsumfang: nur
rotes Kabel)
- konfektioniert mit KrokodilKlemmen und AderEndhülsen
- 2-poliges Anschlußkabel zum direkten Anklemmen
- für Uhrwerke, bei den der original Anschlußstecker fehlt
- Länge ca. 15 cm (andere Längen auf Wunsch lieferbar)
- Farbe variiert, kann nicht gewählt werden
|
|

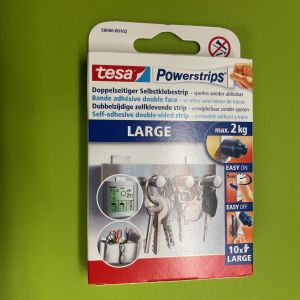

Montagematerial
Das Bild zeigt beispielhaft die Montage eines Impulsgebers
Min4.1 mit DCF-Empfänger und Akkupack hinter dem Ziffernblatt
-> es müssen keine Löcher gebohrt werden!
Angebotsumfang:
- 8 Klebeschellen
- 15 Kabelbinder, 100 mm lang
|
|
Aufpreis für langes DCF-AnschlussKabel, rund
Das DCF-Modul, falls mitbestellt, wird mit längerem Anschluss-
Kabel geliefert (Standard: ca. 20 cm verdrillte Einzeladern).
Ansonsten erhalten Sie nur das AnschlussKabel
mit DCF-Stecker und offenen Kabel-Enden.
-> nur geeignet für NUS6.x oder NUS8.x, nicht für NUS5.x!
DCF-Kabel, rund, 1 Meter
Preis: 5,00 EUR
|
|
DCF-Kabel, rund, 2 Meter
Preis: 7,00 EUR
|
|
DCF-Kabel, rund, 5 Meter, geschirmt
Preis: 15,00 EUR |
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
|
AnschlussKabel, Litze 2*0.5 mm², weiss
Das Kabel dient zur Verbindung von Steuerplatine und Uhr.
Durch die neutrale Farbe ist es auf Putz oder Tapeten
kaum zu erkennen. Aussenmass: ca. 4.6 * 2.2 mm²
Anschluss-Kabel, weiss, 2*0.5 mm², 2 Meter
Preis: 2,00 EUR |
|
Anschluss-Kabel, weiss, 2*0.5 mm², 5 Meter
Preis: 4,00 EUR |
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
|
AnschlussKabel, Litze 2*0.14 mm², weiss (sehr dünn)
Das Kabel dient zur Verbindung von Steuerplatine und Uhr.
Durch die neutrale Farbe ist es auf Putz oder Tapeten
kaum zu erkennen. Aussenmass: nur ca. 2.6 * 1.3 mm²
Anschluss-Kabel, weiss, 2*0.14 mm², 2 Meter
Preis: 2,50 EUR |
|
Anschluss-Kabel, weiss, 2*0.14 mm², 5 Meter
Preis: 6,00 EUR |
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
|
AnschlussKabel, Litze 2*0.08 mm², weiss (extrem dünn)
Das Kabel dient zur Verbindung von Steuerplatine und Uhr.
Durch die neutrale Farbe ist es auf Putz oder Tapeten
kaum zu erkennen. Aussenmass: nur ca. 1.6 * 0.8 mm²
Anschluss-Kabel, weiss, 2*0.08 mm², 2 Meter
Preis: 3,00 EUR |
|
Anschluss-Kabel, weiss, 2*0.08 mm², 5 Meter
Preis: 7,00 EUR |
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
|

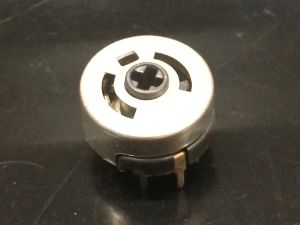

Draht-Potentiometer, 2 Watt
Das Potentiometer kann in die Anschlussleitung des Uhrwerks
geschaltet werden und ermöglich dann die Einstellung eines
variablen Vorwiderstandes in Reihe zur Spule.
Damit kann das Uhrwerk gedämpft werden (es bekommt
weniger Spannung). Somit lassen sich z.B. auch Uhrwerke
mit 12V an Uhrenlienien mit 24V betreiben.
Draht-Potentiometer, 2 Watt, 1 KOhm
Preis: 2,50 EUR |
|
Draht-Potentiometer, 2 Watt, 4,7 KOhm
Preis: 2,50 EUR |
|
|
|

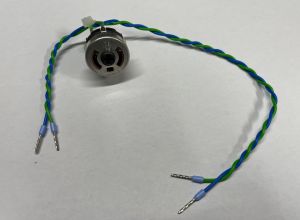

Draht-Potentiometer mit Kabel, 2 Watt, 1 KOhm
inkl. angelötetem Kabel (ca. 20 cm) mit Aderendhülsen
Preis: 5,00 EUR
|
|
Draht-Potentiometer mit Kabel, 2 Watt, 4,7 KOhm
inkl. angelötetem Kabel (ca. 20 cm) mit Aderendhülsen
Preis: 5,00 EUR
|
|
| (Preise inkl. ges. MWSt, zzgl. Versandkosten) |
|
|

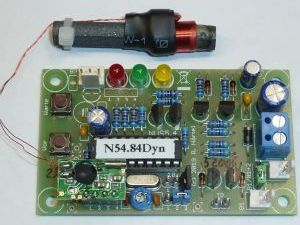

Funkuhrempfänger
(DCF-Empfangsmodul):
- nur zur Nachrüstung des Impulsgebers Min 3.0
- synchronisiert den Minutenimpuls mit Zeitzeichensender
- korrigiert ständig Abweichungen der Impulsgeberplatine
- fertig abgeglichener Baustein
- 3-poliges Anschlußkabel, Länge ca. 20 cm
-> Ihr Impulsgeber muß zum Abgleich und zur
Umprogrammierung eingesendet werden.
|
Versandkosten: |
|
|
|
|
Innerhalb von Deutschland:
|
|
7,50 EUR (versicherter Versand) |
|
|
|
Interesse außerhalb Deutschlands:
|
|
Bitte per eMail anfragen und technische Besonderheiten klären.
Die Bedienungsanleitung ist nur in deutscher Sprache verfügbar!
Bei Lieferungen ins Ausland fallen höhere Versandkosten an!
Wenn Sie aus der Schweiz zahlen, fallen zusätzliche
SEPA-Gebühren an.
Bitte unbedingt vor einer Zahlung per eMail anfragen!
-> Sie können nicht aus der Schweiz über den Online-Shop bestellen!
|
|
|
|
|
|
|
|
|
|
Copyright (c) 2003-2024 Richard Härtel, Hard- und Software, 97490 Poppenhausen
|
|
