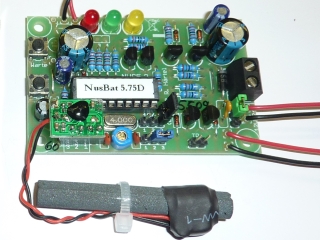

(Abbildung ähnlich) |
|
 |
Die NebenUhrSteuerung NUS 5.3 dient zum Ansteuern einer Nebenuhr mit polwendenden Steuerimpulsen. Das Besondere
dieser Schaltung liegt im geringen Stromverbrauch, so dass die gesamte Schaltung über Batterien betrieben werden
kann.
Durch den Einsatz eines neuen, kleineren Funkuhrempfängers (DCF-Modul) konnte der Stromverbrauch der gesamten
Schaltung fast nochmals halbiert werden. Das DCF-Modul hat eine 4-polige Stiftleiste und wird direkt auf die
Impulsgeberplatine gesteckt. Durch den Empfang des DCF-Signals wird eine Abweichung der Uhr ständig korrigiert
und die Zeit mit dem offiziellen Zeitzeichensender DCF77 synchronisiert. Auch die Umschaltung zwischen Sommer-
und Winterzeit erfolgt bei störungsfreiem DCF-Empfang automatisch.
Durch die geringe Platinengröße von nur ca. 70 * 45 mm² ist die Platine bestens für den direkten Einbau in
eine große Nebenuhr geeignet. Die notwendigen Batteriesätze können in der Uhr angebracht werden, so dass kein
Anschlußkabel die Optik der schönen Uhr stört.
Das erhöht die Akzeptanz, fragen Sie Ihre Frau.
Technische Daten:
| |
|
|
| |
Platinengröße: |
ca. 70 * 45 mm² |
| |
Bauteilehöhe: |
ca. 20 mm |
| |
|
|
| |
Spannungsversorgung:
|
typisch 3V (2 Babyzellen, Typ C)
von 2.7V bis max 3.5V
|
| |
Nennstrom: |
typisch ca. 350 µA (inkl. DCF-Empfänger) |
| |
|
|
| |
Impulsausgabe: |
jede Minute, polwendend
(maximal 100 mA, kurzschlußfest) |
| |
Impulsdauer: |
250 ms, 350 ms, 450 ms
wählbar über Jumper (blau) |
| |
Impulsspannung: |
12V oder 24V, wählbar über Jumper (grün)
12V: 1 Batteriekasten mit 8 Mignonzellen
24V: 2 Batteriekästen mit je 8 Mignonzellen
(1.5V Impulsspannung für ATO-Uhren auf Anfrage) |
| |
|
|
| |
Bedienung: |
Je ein Taster zum Vor- bzw. Rückstellen
Schnellverstellung: 10 oder 60 Impulse über Jumper (sw) |
| |
|
|
| |
DCF-Empfänger: |
direkt aufsteckbar über 4-polige Stiftleiste
Stabantenne ca. 55 mm lang |
| |
|
|
| |
Batteriekasten 3V: |
2 Babyzellen, Typ C (55 * 63 * 28 mm³) |
| |
Batteriekasten 12V: |
8 Mignonzellen, Typ AA (63 * 60 * 30 mm³) |
| |
|
|
Lieferumfang:
- Impulsgeberplatine NUS5.3
- aufsteckbares DCF-Modul
- 1 Batteriekasten für 2 Babyzellen, Typ C
- 2 Batteriekästen für je 8 Mignonzellen, Typ AA
- Gedruckte Bedienungsanleitung
Hinweise zum Batteriebetrieb:
Sie benötigen zum Betrieb zwei getrennte Versorgungsspannungen - eine für den Impulsgeber selbst (2 Baby-Zellen)
sowie eine zur Erzeugung der Impulsspannung für das Nebenuhrwerk.
Bitte verwenden Sie zum Betrieb der Schaltung nur hochwertige, auslaufsichere Batterien,
am besten Alkaline oder Lithium-Zellen. Akkus sind zum Betrieb nur bedingt geeignet,
da der Selbstentladestrom von Akkus oft höher ist als der Stromverbrauch durch die Impulsgeberplatine.
Bei dem geringen Stromverbrauch von nur ca. 350 µA müßten 2 Babyzellen (8500 mAh) theoretisch fast 2.5 Jahre halten.
Je nach Wahl von hochwertigen Batterien sollte in der Praxis eine Laufzeit von mindestens 1.5 Jahre erreicht werden.
Die Platine besitzt für den Anschluß der Batteriekästen 3 Kabel mit Batterieclipsen.
Machen Sie sich vor der ersten Inbetriebnahme mit der Lage und Funktion der Batterieanschlüsse und Jumper vertraut.
An den Anschluß "Batt3" für 2 Babyzellen (3V) darf auf keinen Fall ein Batteriekasten mit 8 Mignonzellen (12V) angeschlossen werden.

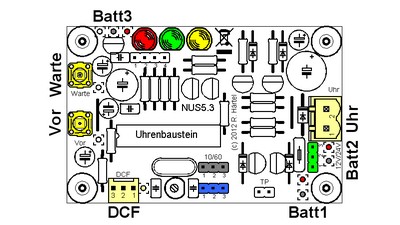

Auf der Übersichtsseite finden Sie neben dem Anschlußplan auch eine kurze Beschreibung der Jumper.
Die Impulsdauer sollte so eingestellt werden, dass das angesteuerte Uhrwerk noch sicher schaltet,
aber der Impuls so kurz wie nötig ist.
Die Bedienungsanleitung für NUS5.3 im PDF-Format können Sie hier
herunterladen (rechte Maustaste - Ziel speichern
unter...)
Zum Ansehen und Ausdrucken der PDF-Dateien benötigen Sie den Adobe® Acrobat® Reader.
Wenn Sie das Programm noch nicht auf Ihrem PC installiert haben, können Sie die aktuelle Version
von der Adobe® Internet Seite unter https://acrobat.adobe.com/de/de/acrobat/pdf-reader.html kostenlos herunterladen.
Die Anleitung wurde im DIN-A5 Format erstellt. Sie kann mit dem Acrobat® Reader als Büchlein auf DIN-A4-Seiten
ausgedruckt werden.
Die Anleitung für die Vorgängerversion NUS5.0 mit separatem DCF-Empfänger finden Sie hier
Folgende Einstellungen sind im DruckDialog des Acrobat® Readers notwendig:
- DruckerEinstellungen, Layout: -> Hochformat (bei Duplexdruck: -> Lange Seite)
- SeitenEinstellungen, Anpassen der Seitengröße: -> Broschürendruck
|
